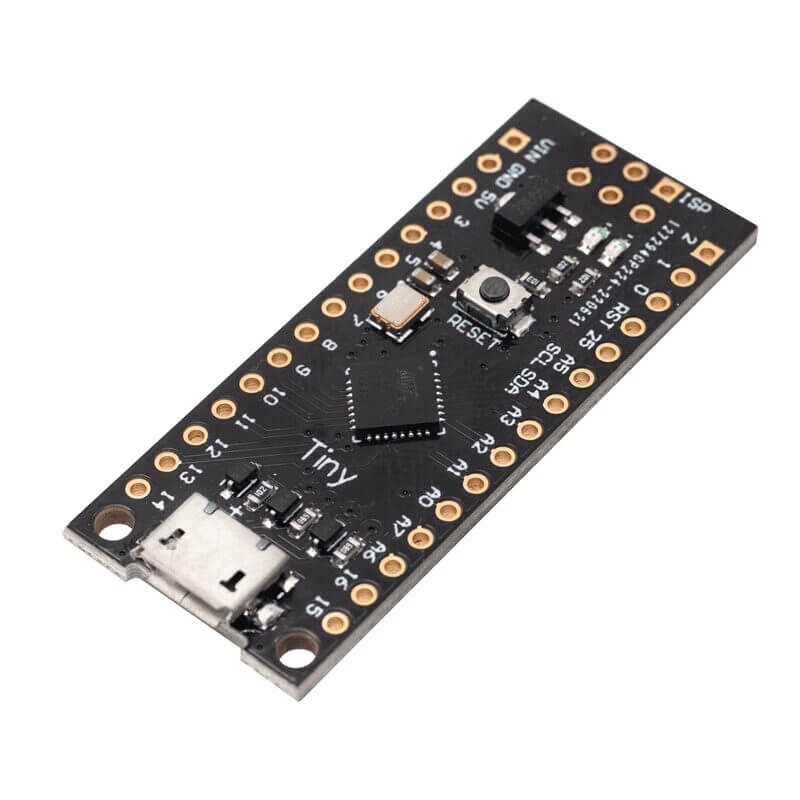

ATtiny88

La placa no tiene una interfaz USB-TTL, por lo que utiliza un gestor de arranque para cargar el firmware. Hace que el proceso de instalación no sea dificil, puede encontrar los pasos en la seccion de notas máss abajo.

Características Técnicas

Características del IC ATtiny88:

• Tamaño de memoria del programa: 8 KB
• RAM: 512
• Número de pines: 32
• Voltaje de operación máx. (V): 5,5
• Voltaje de operación mínimo (V): 1,8
• Resolución ADC máx.: 10
• Canales ADC: 8
• Número de comparadores: 1
• SPI:1
• I2C:1
• PWM independiente: 2
• Baja potencia: Sí
• Oscilador controlado numéricamente (NCO): 0
• Modulador de señal de datos (DSM): 0
• Temperatura de trabajo mínima: – 40°C
• Temperatura de trabajo máxima: + 85 °C

Caracteristicas de la tarjeta:

• Voltaje de alimentacion:
  • MicroUSB: 5VDC
  • VIN: 7-12 VDC

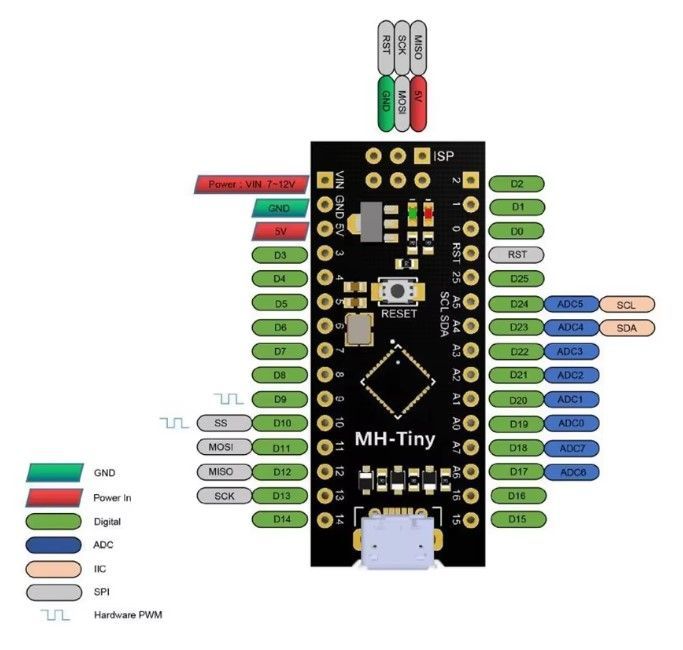

• 26 Pines I/O (2 son usados exclusivamente para USB)
• 26 Pines I/O para PWM por Software / 2 de ellas PWM por Hardware (D9-D10)
• 8 Entradas Analógicas
• Memoria Flash de 8k (Aprox. 6k después del cargador de Bootloader)
• Interfaz I2C y SPI
• LED de PWR y LED BUILTIN o Prueba «Pin 0»
• Botón de RESET
• Dimensiones: 44mm x 18mm
• Peso: 5.64g

Puedes revisar accesorios y componentes para combinarlo con tu tarjeta ATtiny88. También puede revisar su hoja de datos aquí.

Nota:

Si NO utiliza Arduino IDE o superior en windows, deberá descargar e instalar los controladores manualmente ingresando a la pagina oficial de arduino. Para ello, descargue los controladores en 32-bits o DPInst64 (64 bits) de la pagina web que se encuentra aqui.

1. Instale o descomprima la aplicacion Arduino
2. Ejecute la aplicacion y abra el software
3. En la aplicacion Arduino, vaya al menu “Archivo” y seleccione “Preferencias“,
4. Busque la casilla Gestor de URLs adicionales de Tarjetas/Additional Boards Manager URLs e ingrese: https://dl.espressif.com/dl/package_esp32_index.json
5. Haga click en OK
6. Ir al menu de “Herramientas/Tools”
7. Dar clic en “Placa” y despues a “gestor de tarjetas“
8. Saldra una ventana, buscar e instalar la tarjeta “MH-ET LIVE boards by MH-ET LIVE“
9. Con la instalacion completa, cierre la ventana del gestor de tarjetas. y buscar la tarjeta MH-ET Tiny88 (16MHz)
