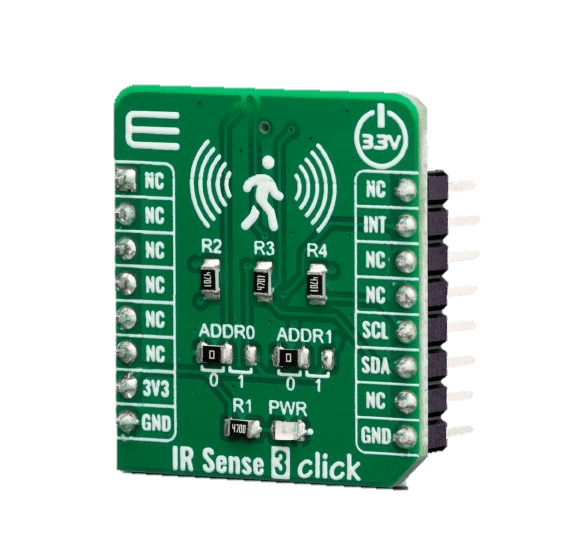

Características Técnicas del IR Sense 3 Click:
- Módulos integrados: AK9754, un IC de sensor infrarrojo ultra pequeño con interfaz I2C, de la compañía Asahi Kasei Microdevices (AKM)
- Procesamiento en chip y filtrado de señal, conversión de señal ADC de 16 bits.
- Interfaz I2C, motor de interrupción programable, bajo consumo de energía, sensor de temperatura integrado.
- Compatibilidad: mikroBUS.
- Voltaje de alimentacion: 3.3V
- Temperatura de funcionamiento: -30 a 85 ° C
- Corriente de entrada: -10 a 10 mA
- Conexión de sincronización múltiple: se pueden conectar ocho dispositivos en sincronización al máximo y configurar direcciones esclavas de bus i2c para cada uno.El AK9754 y una MCU host deben conectarse con la interfaz I2c (pines SCL y SDA). El modo de funcionamiento del AK9754 se puede controlar y los datos se pueden leer desde el AK9754 a través de la interfaz i2c. La dirección del esclavo se determina configurando los pines CAD0 y CAD1.
- Función de interrupción: El pin INTN se activa cuando se detecta un enfoque humano o los datos de medición están listos para ser leídos.
- Modos de operación: Modo de espera, se puede acceder a todos los registros en este modo. Y modo continuo, la medición se repite automáticamente en el período de 100 ms normalmente. Los registros de lectura se actualizarán cada vez que se complete una medición.
Puedes revisar accesorios y componentes para conectarlo con su IR Sense 3 Click. También puede revisar guía del usuario del hardware aquí.
